Simulator for utløsning og lukking av effektbryter for relétesting

Circuit Breaker Tripping and Closing Simulator for relétesting

I. Produktegenskaper og bruksområder

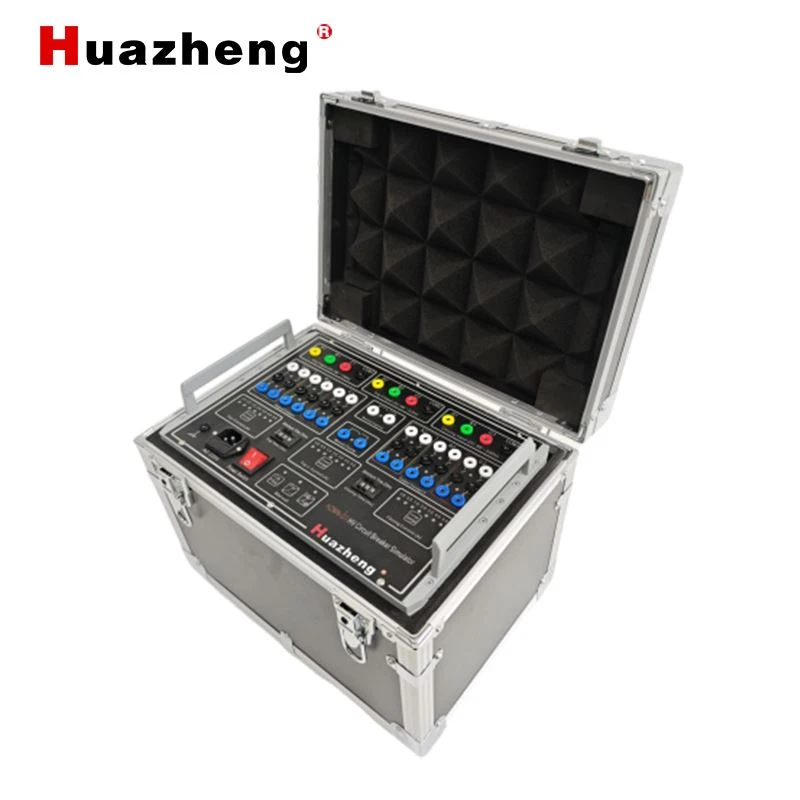

Den HZMN-D3-simulerte kretsbryteren (heretter referert til som den simulerte kretsbryteren) er spesielt utviklet for relébeskyttelse og simuleringstester for bryterkobling. Den er produsert ved hjelp av integrerte kretser for å realisere utløsnings- og lukketidsinnstilling, logikkkontroll for inngangssignaler og forsyne elektroniske enheter med beskyttelse. Utløserspolen er utformet med uavhengige doble kretser og kan simulere driftsoppførselen til 6–500 kV tre-- eller enfasebrytere med enkelt- eller doble utløsespoler på forskjellige spenningsnivåer.

HZMN-D3 effektbrytersimulator er egnet for bruk i kraftsystemer, industri- og gruvebedrifter, forskningsinstitutter, profesjonelle høyskoler og beskyttelsesprodusenter. Som en erstatningsenhet for den faktiske effektbryteren under overføringstester av relébeskyttelse og automatiske enheter med brytersystemer, tilbyr den nøyaktig og pålitelig drift uten begrensning på antall operasjoner, noe som i stor grad forbedrer nøyaktigheten og fullstendigheten av testen, minimerer antallet faktiske effektbryteroperasjoner og forlenger levetiden. Det er et viktig støtteutstyr for testing av relébeskyttelse.

II. Tekniske parametere

Hvordan bruke

1. Koble til strømforsyningenved å sette inn 220V AC-strømledningen i strømuttaket på det analoge bryterpanelet og slå på strømbryteren. På dette tidspunktet er den analoge strømbryteren i utløst tilstand. Det grønne lyset på den manuelle utløsningsindikatoren lyser, og det grønne lyset på den trefasede utløsningsindikatoren er på (dvs. den grønne indikatorlampen i den normalt lukkede posisjonen til utgangskontakten).

2. Knapper for manuell utløsning og lukking:Disse knappene lar testpersonell manuelt utløse og lukke den simulerte strømbryteren.

Trykk på "Manuell lukking" "Knapp, manuell lukking, rødt indikatorlys tennes, simulerer at strømbryteren går inn i tre-faselukkingstilstand, tre-indikator for lukking rødt lyser ((Det vil si: det røde indikatorlyset ved den normalt åpne posisjonen til kontakten til utgangskontakten" lukker i kontakten til utgangskontakten) lukkes, lyser indikatorlampen og forblir på. Den manuelle lukkekontakten kan simulere tilstanden etter at strømbryteren er lukket, og brukes til å utføre ikke-tilsvarende startgjenslutningstester.

Trykk på "Manuell utløsning" Trykk på knappen, den grønne indikatorlampen for manuell utløsning vil lyse, og simulerer at strømbryteren går inn i en trefaset utløsningstilstand. Tre-utløsningsindikatoren vil da lyse rødt og grønt (dvs.: Det normalt lukkede grønne indikatorlyset i utgangskontakten lukkes; "manuell lukkekontakt" åpnes; "manuell utløsningskontakt" lukkes, indikatorlampen tennes og åpnes etter en 60 sekunders forsinkelse. Bryterens manuelle utløsningskontroll kan simulere en manuell utløsningsbryter for bryteren for manuell utløsning av kretsen og simulere den manuelle utløsningsbryteren for bryteren. av gjenlukkingsanordninger.

3. Innstillingene for tur og lukkingtilsvarer utløsnings- og lukkespolekretsene til den faktiske effektbryteren. I praktiske applikasjoner erstatter de trip- og lukkeutgangene til selve strømbryteren og kobles til beskyttelsesenheten eller kontrollkretsen.

valgt ved å bruke "Current Selection"-knappen i utløsnings- og lukkestrøminnstillingene , i henhold til den faktiske utløsnings- og lukkestrømmen til effektbryteren.

Utløsnings- og stengetidene kan velges ved hjelp av knappene "Slukketid" og "Utkoblingstid" i henhold til de faktiske utløsnings- og lukketidene til effektbryteren.

Driftsmodusen til den simulerte kretsbryteren kan velges ved å bruke knappene "Utløs/lukk" og "Tre-fase/separat fase". Når den simulerte effektbryteren er i separat fasedriftsmodus, kan utløsnings- og lukkeinngangene brukes til testing med en enkelt fase, og utløsnings- og lukkestrømmene bør kobles separat for hver fase. Når den simulerte strømbryteren er i trefasedriftsmodus, kan utløse- og lukkeinngangene brukes til testing med alle tre fasene, og utløsnings- og lukkestrømmene kan kobles til en hvilken som helst fase; alternativt kan en enkelt inngang velges for å bruke hver fase som en enkelt trefasebryter, som simulerer tre faser.

Drift av en enkelt trefasebryter.

Utløserspolekretser I og II er to helt uavhengige utløsestrømkretser med identiske funksjoner. Når en utløsningsstrøm oppstår i en av kretsene, kan den simulerte strømbryteren bytte fra lukket tilstand til utløst tilstand, og et tilsvarende sett med utløserposisjonsindikatorlamper vil lyse. Dette kan simulere driftskarakteristikkene til en effektbryter utstyrt med doble utløsningsspoler. Hvis det er to utløsestrømmer, skal de kobles til henholdsvis utløsningskrets I og II. Hvis det kun er én utløsningsstrøm, kan denne utløsestrømmen kobles til en hvilken som helst utløsningskrets, eller utløsningskretsene I og II av samme fase kan kobles parallelt for å øke utløsningsstrømmen.

4. Utgangkontakter Gruppe I og II av kontaktene tilsvarer utløsespoler I og II, hvor hver fase har to par normalt åpne og normalt lukkede kontakter. Driftstilstanden til kontaktutgangen tilsvarer utløsnings- og lukkestrømmen.

Utgangskontakt I og utgangskontakt II fungerer uavhengig av hverandre. Når bare utløsningskrets I har utløsningsstrøm, virker utgangskontakt I, det røde lyset i normalt åpen posisjon tennes, den normalt åpne kontakten lukkes, det grønne lyset i normalt lukket posisjon slukker, og den normalt lukkede kontakten åpner. Utgangskontakt II fungerer ikke; den fungerer bare når utløsningskrets I... II. Når det er strøm, kan utgangskontaktene I og II bare virke samtidig.

5. Kretsbryterfeil:Når "Circuit Breaker Failure"-knappen trykkes, er den simulerte strømbryteren i en feiltilstand, og kretsbryterfeilindikatorlampen blinker rødt. På dette tidspunktet, når utløsnings- eller lukkestrøm påføres, fungerer ikke den simulerte kretsbryteren og fungerer etter en forsinkelse . 1s Etterpå kuttes utløsnings- og lukkestrømmene automatisk, og deretter... 20s Etter en forsinkelse kobles utløsnings- og lukkekretsene automatisk til igjen, og simulerer at kretsbryteren er i normal driftstilstand.

6. Testkablingensimulerer en kretsbryter som brukes sammen med en mikroprosessor-basert relébeskyttelsestester og beskyttelsesenheter for å erstatte den faktiske kretsbryteren. Den tillater komplette overføringstester av beskyttelsesanordningens utløsning og lukking av kretsbryteren. Se diagrammet nedenfor for koblingsmetoden. 2 , Figur 2 Den midtre delen er testkablingen for den doble utløsestrømspolen. Når det bare er én utløsningsstrøm, skal den andre ikke kobles til.

Under testing av beskyttelsesanordningen er ledningsmetoden for den simulerte kretsbryteren i sekundærkretsen å koble utløsnings- og lukkespolene til den faktiske kretsbryteren fra sekundærkretsen, og deretter koble til den simulerte kretsbryteren... A, Trip- og lukkespolene til B og C er koblet til sekundærkretsen i samsvar med dette, og fungerer i forbindelse med beskyttelses- og testinstrumentene for å fullføre beskyttelses- og testinstrumentene.
